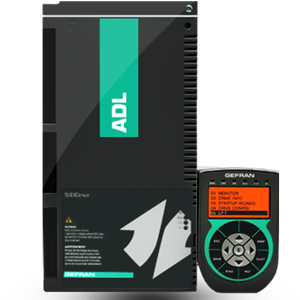

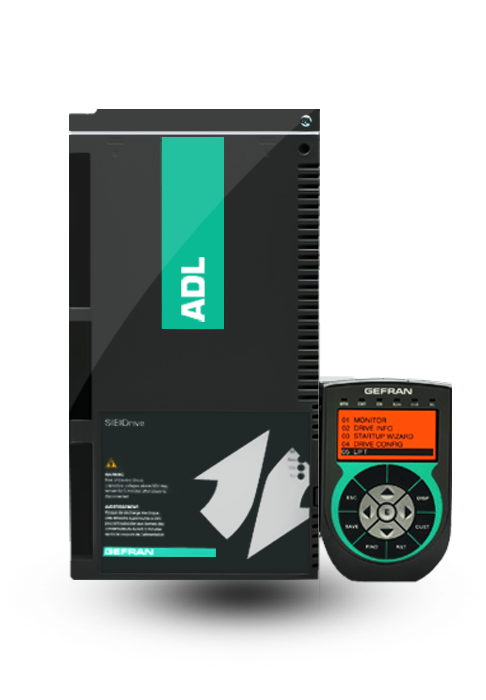

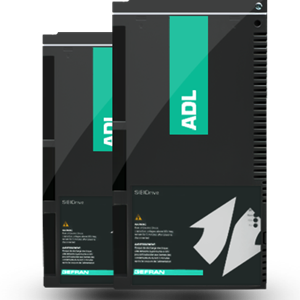

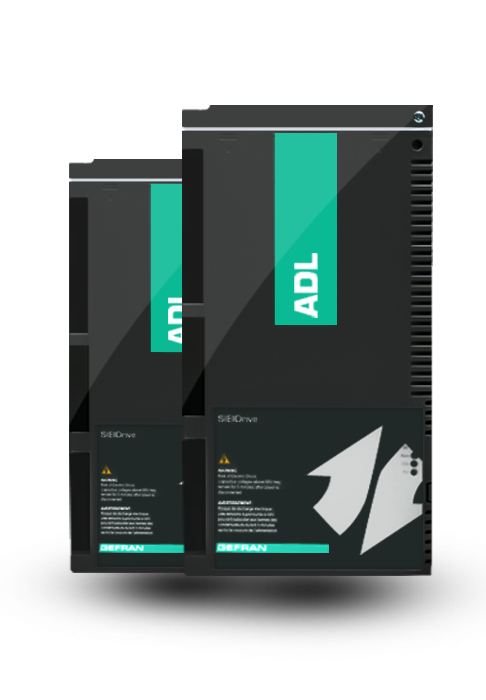

SIEI西威變頻器ADL系列
SIEI西威變頻器ADL系列型號 ：
ADL200
相關產品 ：
概述:
SIEI西威變頻器ADL系列技術特性
SIEI西威變頻器ADL系列功能
SIEI變頻器ADL200
一、變頻器操作面板說明
二、變頻器端口功能說明
三、可插拔端子（控制回路）分配功能說明
四、Heidehain（海德漢）ERN 1387插針分布圖與分頻接線圖
五、菜單與調試參數

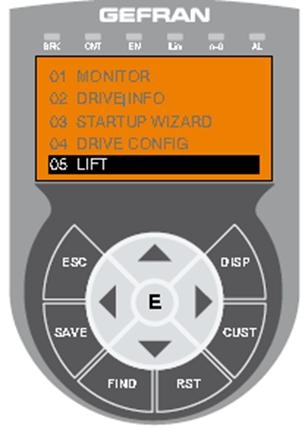

一、 變頻器操作面板說明
BRK 抱閘信號
CNT 運行信號
EN 變頻器使能信號
LIM 變頻器輸出電流達到最大極限電流
A-0 零速
AL 變頻器有故障報警
ESC 返回、取消
SAVE 保存
FIND 參數代碼
RST 設置報警
CUST 顯示10參數修改
DISP 顯示某個目錄下的驅動運行參數
E 確認
▲ 上翻
▼ 下翻
? 左翻
? 右翻
二、變頻器端口功能說明
L1，L2，L3變頻器的輸入線
U，V，W變頻器的輸出線
+BR1，C 接制動電阻
9Enable）使能信號
8（FWD） 正轉 7（REV）反轉
12（COM） 公共端
5（SPD1）多段速0 4（SPD2）多段速1
3（SPD3）多段速2
56、57（DRIVE OK）故障輸出（標準，可更改）
54、55（BRAKE）抱閘檢測輸出（標準，可更改）
端子與接線說明
一、主線路注意事項
1、制動電阻應接在BR1和C之間，不能接在C和D或者D和BR1之間，如果接錯會損壞變頻器
2、主線路端子在接線時要擰緊，不然會影響變頻器和電機性能，容易產生故障.
控制線路注意事項
采用變頻器內部24V時，需要將變頻器11、12端子接入回路。
當曳引機在安裝與設計相反時，如果要調換方向需要將13，14調換的同時，微機板上A+與A-、B+與B-也要調換。
3接線端子定義可以參考下面接線圖
端子 | 端子功能 | 最大值 |
L1、L2、L3 | 交流進線電壓 | 230-15% 460+15% |
BR1、C | 制動單元 | |
C1、D | 直流母線電壓連線 | 770VDC/1.65 輸出電流 |
U、V、W | 電機連接線 |
三、可插拔端子（控制回路）分配功能說明
Terminals | StripX1 | Function | |
T1 | 1 | / | / |
2 | BrakeFble | 抱閘反饋信號 | |
3 | Mlt spd S2 | 默認設置:多段數選擇2 | |
4 | Mlt spd S1 | 默認設置:多段數選擇1 | |
5 | Mlt spd S0 | 默認設置:多段數選擇0 | |
6 | Emergen cy mode | 應急模式 | |
7 | Start Rev Cmd | 反轉 | |
8 | Start Fwd Cmd | 正轉 | |
9 | Abilitazione Hw (Enable) | 使能 | |
10、11 | 0(24V) | +24V輸出 參考點12 | |
12 | +24V | +24V輸出 參考點10、11 | |
T3 | 50、51 | Door(Digital output4) | 門控制型號 |
52、53 | Run Contactor(Digital output3) | 運行信號 | |
54、55 | Brake contactor(Digital output2) | 抱閘反饋 | |
56、57 | Drive OK(Digital output1 | 變頻器故障 | |
T2 | 40、41 | Analog input2 | 可編程模擬輸入口2 |
42、43 | Analog input1 | 可編程模擬輸入口1 | |
44、45 | Analog 0utput2 | 可編程模擬輸出口2 | |
46、47 | Analog 0utput1 | 可編程模擬輸出口1 | |
48 | -10V out | -10V輸出 參考點46 | |
49 | +10V out | +10V輸出 參考點46 |
四、Heidehain（海德漢）ERN 1387插針分布圖與分頻接線圖
制動電阻選型
實際選用制動電阻時，該表為10% ED的計算值。而電梯應用的制動周期比較頻繁，一般情況選用制動電阻的功率不得小于表中的功率,應該選擇偏大些。同步最好是選擇變頻器功率的30%。比如15KW的變頻器可以選擇15×30%=4.5KW的制動電阻。（異步不需要）。而阻值選用也要選得偏小些，但絕對不能低于表中最小的制動阻值。
變頻器信號 | 制動電阻型號 | P(KW) | R(Ω) | E(kJ) |
1055 | MRI/T900 68R | 1.5 | 67-68 | 33 |
2075 | ||||
2110 | MRI/T1300 49R | 2 | 36 - 49 | 48 |
3150 | MRI/T2200 28R | 3 | 26 - 28 | 82 |
3185 | MRI/T4000 15R4 | 6 | 15 - 15.4 | 150 |
3220 |
